赤帽サンバー/車幅灯交換
ヘッドランプアッシー脱着方法をまとめてあります。
車幅灯・ウインカーランプのバルブ交換時に必要となります。
プラスチックカバー及びヘッドランプコネクターとゴムキャップをはずした状態です。
コネクターの○部分にツメがありバルブに固定されています。
プラスチックカバーをはずしコネクターの○部分両側のツメ部分をつまみ、コネクターをバルブからはずしゴムキャップをとりはずします。
ヘッドランプのバルブはこの状態で交換できます。

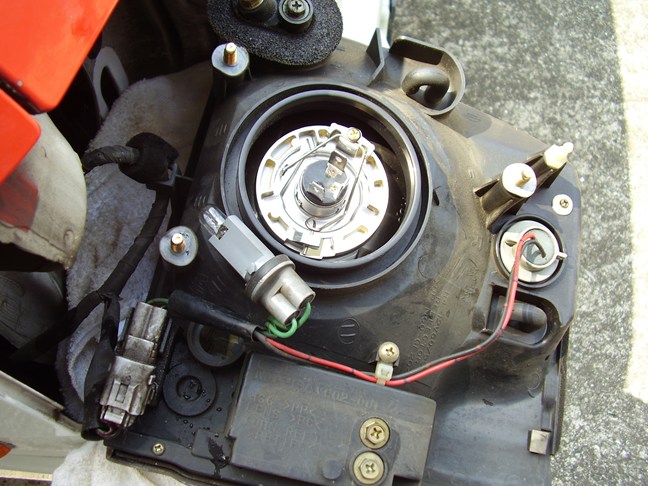

車幅灯及びウインカーバルブはヘッドランプアッシーをはずしてでの交換になります。

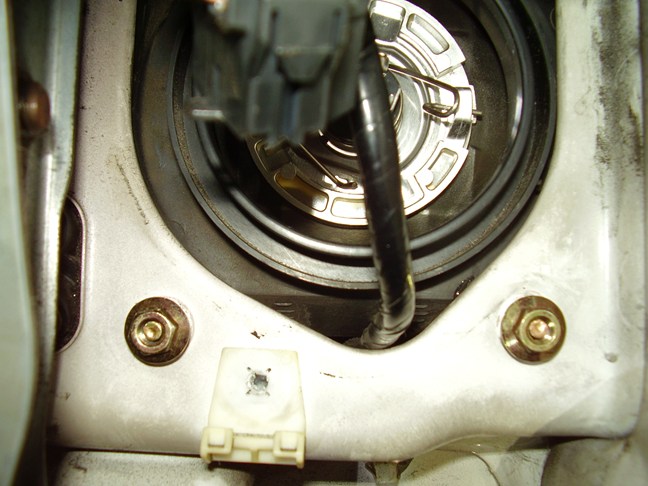

☆部分2か所と隠れていますが上に１か所、計3か所ボルトでヘッドランプアッシーが固定されています。
この3本をはずすとユニットごと前に抜き出せます。
画像をクリックすると別ウインドウが開きます。
以上右側、下記左側
9枚目の拡大画像でウインカーランプ⇒ボルト⇒横の白いプラスティック部分が車体ブラケットにささっている為、3本のボルトをハズシても抜けにくいです。
エイヤッツとはずします。
